三個弧的畫法
(高顯忠, sjgau4311@gmail.com, 2011-06-24 13:14)
1樓

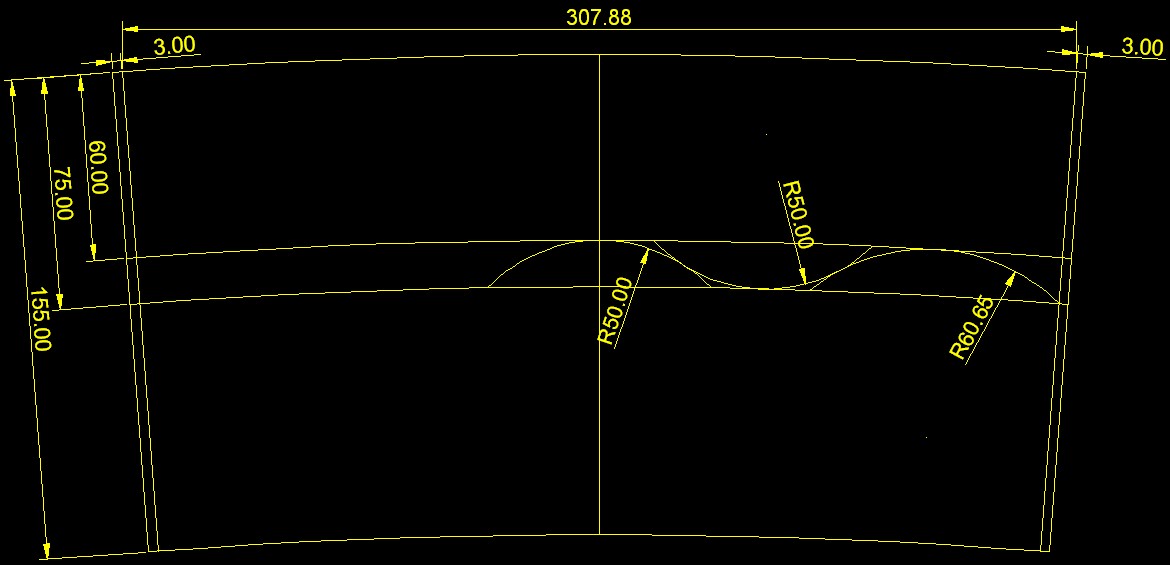

請參考附加圖檔

CIRCLE
TTR
TAN
TAN
50


CIRCLE
3P
TAN
TAN
END

R?= 60.65


附件
1. qqq-01.jpeg (69 KB)
(高顯忠, sjgau4311@gmail.com, 2011-06-24 13:26)
2樓

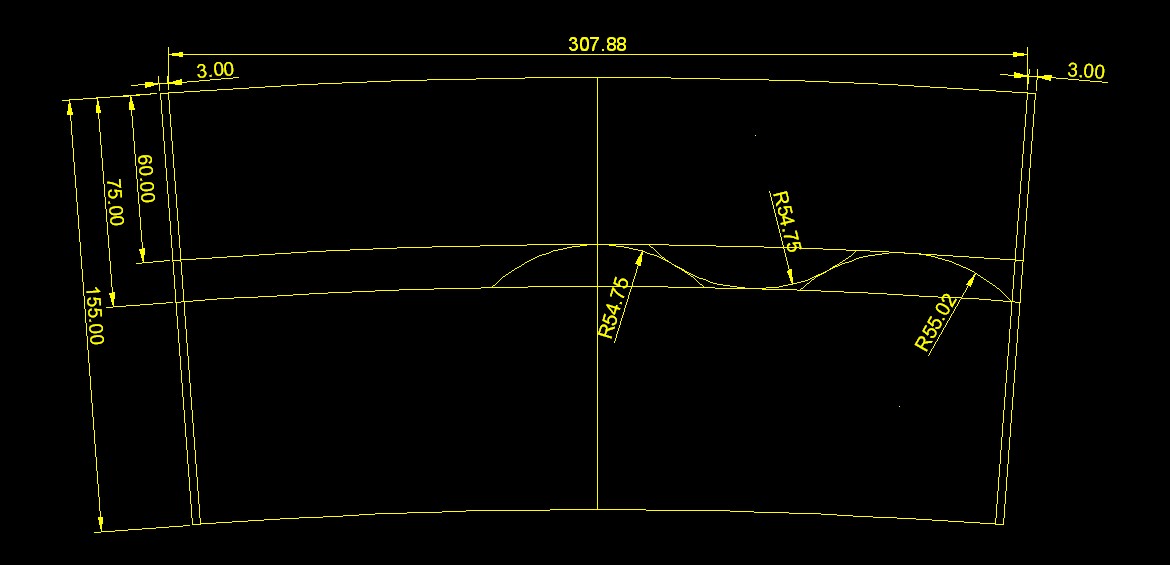

TRY AND ERROR

R1= 54.75,

R2= 55.01

請參考附加檔案

附件
1. qqq-03.jpeg (62 KB)
(高顯忠, sjgau4311@gmail.com, 2011-06-24 13:35)
3樓
try 50, --> 60.65

53, --> 57.05

56, --> 53.59

54.5, --> 55.30

55, --> 54.72

54.75, --> 55.02,

.
.
.
